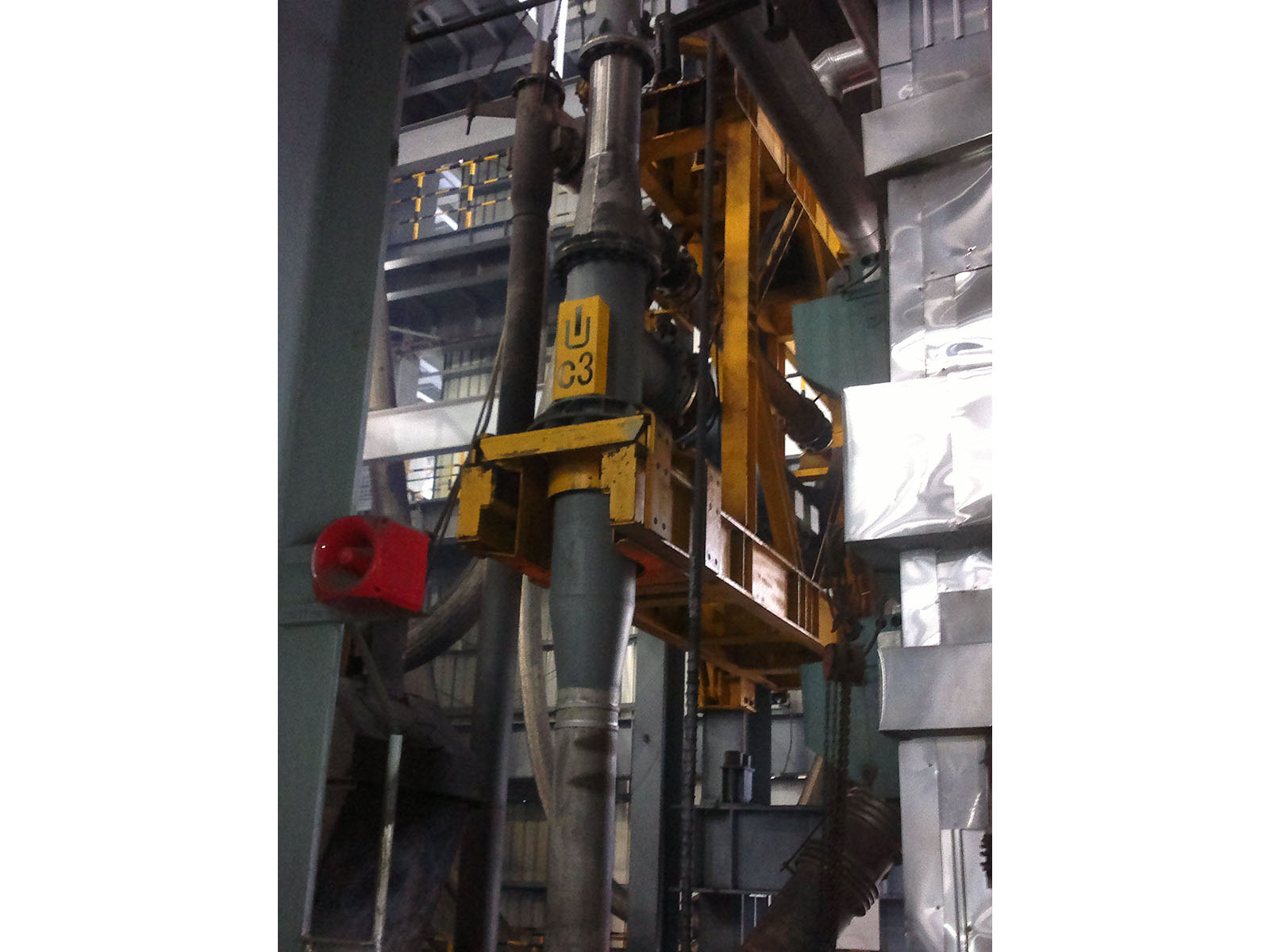

云南锡业顶吹炉煤粉燃烧器和备用燃烧器应用现场

顶吹炉燃烧器：
       顶吹炉（AUSMEL T炉）是有色冶炼工艺中常用的高效冶炼炉，其主要燃烧设备多为煤粉富氧燃烧方式，也有以天然气或燃油为燃料的。备用燃烧器是在系统待机状态、砌炉烘干等状态下，在主燃烧器退出时而点燃的燃烧器，其目的是确保炉内温度，防止炉温下将造成铸炉事故和炉体骤冷开裂对炉体的损害。

顶吹炉主燃烧器技术性能：

       1、燃料种类：煤粉、柴油、天然气。

       2、配风方式：富氧燃烧（含氧量25-35%的富氧空气随煤风喷入炉内燃烧，也可纯氧燃烧或常态空气燃烧），较常态燃烧，可节能30-50%。

       3、控制方式：以DCS（或PLC）为核心组建控制系统，走动完成吹扫、点火、燃料供给，燃烧自动调节、熄火自动保护等功能。

       4、结构特点：采用目前先进的四通道燃烧结构，确保煤粉喷射均匀，扩散范围准确，通过双路调节改变旋流和直流喷射角度和面积，达到合理控制火焰形状的目的。

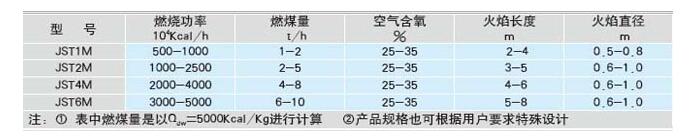

顶吹炉主燃烧器选型规格表：（以富氧煤粉为例）

顶吹炉备用燃烧器技术性能：

       1、燃料种类：轻质柴油（LFO）、天然气、油气混烧。

       2、燃料热值：柴油QDW=42.1MJ/kg(10095Kcal/kg)、天然气8500Kcal/Nm³。

       3、设计压力：轻油0.4-0.5Mpa、天然气0.1-0.3Mpa。

       4、燃烧方式：常态空气燃烧。

       5、控制方式：以DCS（或PLC）为核心组建控制系统，走动完成吹扫、点火、燃料供给，燃烧自动调节、熄火自动保护等功能。

       6、燃烧调节方式：10-100%由同一烧嘴连续比例调节，在整个操作范围内，都应实际控制燃烧风和燃料流速。燃料一分钟内的累积质量流量差别应在±1%内，烧嘴在设计时必须使燃料在所有操作条件下都能完全燃烧。

       7、燃油采用空气气泡雾化燃烧方式，经严密实验后达到买方技术要求。

       8、燃烧器火焰形状：避免火焰冲刷炉墙，火焰长度和直径可调，适应炉体烘炉、连续升温、保温的全过程。

       9、使炉子处于备用状态。在喷枪更换过程中（大约30min），烧嘴在温度约为1250℃的炉子中以高火焰操作。

       10、燃烧器支架提升机：燃烧器头部可以通过装置导入炉子的烧嘴口。

顶吹炉备用燃烧器选型规格表：（以天然气/柴油为例）
